Бора нитрид

БОРА НИТРИД BN. При обычных условиях устойчива графитоподобнаямодификация: т. пл. ок. 3000°С; С°_р 19,71 Дж/(моль*К); 81 кДж/моль,

- 250,5 кДж/моль; S^o₂₉₈ 14,81 Дж/(моль*К); давление пара над твердым BN при 2000 К 5 Па; теплопроводность в направлении осей а и с соотв. 2 и 200Вт/(м*К); ок. 10⁵ Ом*м; полупроводник (см. также табл.). При высоких давленияхBN переходит вBN (см. рис.) и метастабильныйBN, к-рые по твердости близки к алмазу.

Б. н. устойчив в атмосфере О₂ до ~700°С, разлагается горячими р-рами щелочей с выделением NH₃ (особенно реакционяоспособенBN). При комнатной т-ре с HF образует NH₄[BFV|, с F₂-BF₃ и N₂. ПолучаютFN гл. обр. взаимод. В₂О₂ с NH₃ ок. 2000^oС в присут. восстановителя (обычно угля), а также плазмохим. методом (аморфный В подают в струю азотной плазмы при 5000-6100 К) или пиролизом смеси летучих соед. бора и азота при 1300-2300 К. МодификацияBN образуется изBN выше 1350°С и давлениях выше 5 ГПа в присут. щелочных или щел.-зем. металлов или их нитридов, а также без них при более высоких давлениях (6-13 ГПа). МодификациюBN получают изBN, гл. обр. с помощью ударного сжатия при давлениях выше 13 ГПа. Б. н. BN служит для изготовления высокоогнеупорных материалов, термостойкого волокна, как сухая смазка в подшипниках, полупроводник или диэлектрик; нитрид, обогащенный изотопом ¹⁰В, - поглотитель нейтронов в ядерных реакторах; иBN - сверхтвердые абразивные материалы.

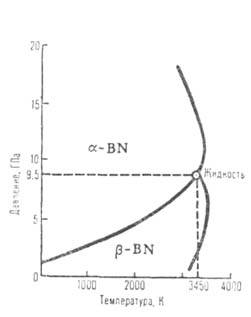

Диаграмма состояния нитрида бора.

СВОЙСТВА НИТРИДА БОРА

Лит.: Самсонов Г. В., Неметаллические нитриды, М., 1969; Курдюмов А. В., Пилянкевич А. Н., Фазовые превращения в углероде и нитриде бора, К., 1979. А.Н. Пилянкевич, А. В. Курдюмов.
